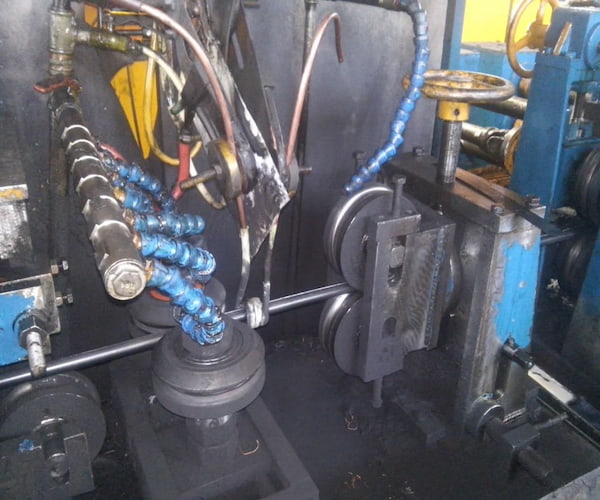

دستگاه رول فرم 1.5 اينچ
دستگاه رولفرم 1.5 اينچ قادر به توليد لوله وپروفيل مطابق با جدول روبرو باشد.
| سایز قوطی مستطیل Rec. Dim |
سایز قوطی مربع Sq. Dim |
قطر خارجی لوله O.D. (mm) |
قطر اسمی لوله Pipe Dim in (mm) |
|---|---|---|---|
| 10×20 | 15×15 | 19.2 | 1″ (19) |
| 10×30 | 20×20 | 25.4 | 1″ (25) |
| 40×20 40×30 |
30×30 | 38.2 | 1¼″ (32) |
| 50×30 60×20 |
40×40 | 50.9 | 1½″ (40) |

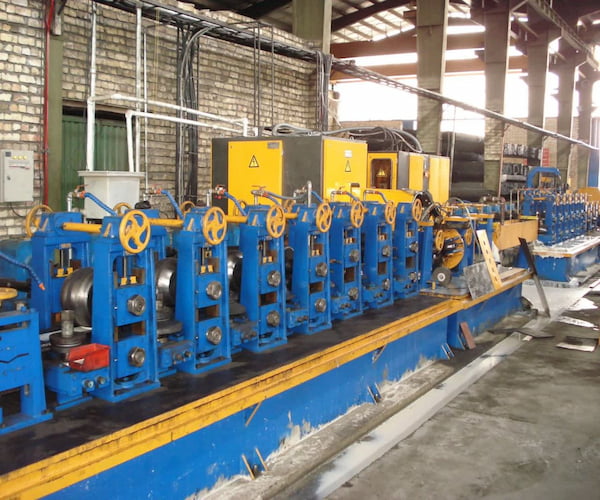

دستگاه رول فرم 3 اينچ
دستگاه رولفرم 3 اينچ بامشخصات زير قادر به توليد لوله وپروفيل مطابق با جدول باشد.
| سایز قوطی مستطیل Rec. Dim | سایز قوطی مربع Sq. Dim | قطر خارجی لوله O.D. (mm) | قطر اسمی لوله Pipe Dim in (mm) |
|---|---|---|---|
| 50×30 60×20 507,8,9 | 40×40 | 48.3 | 1½″ (40) |
| 55×35 40×50 60×30 | 45×45 | 60.3 | 2″ (50) |
| 80×40 | 60×60 | 76.1 | 2½″ (65) |
| 100×40 | 70×70 | 88.9 | 3″ (80) |

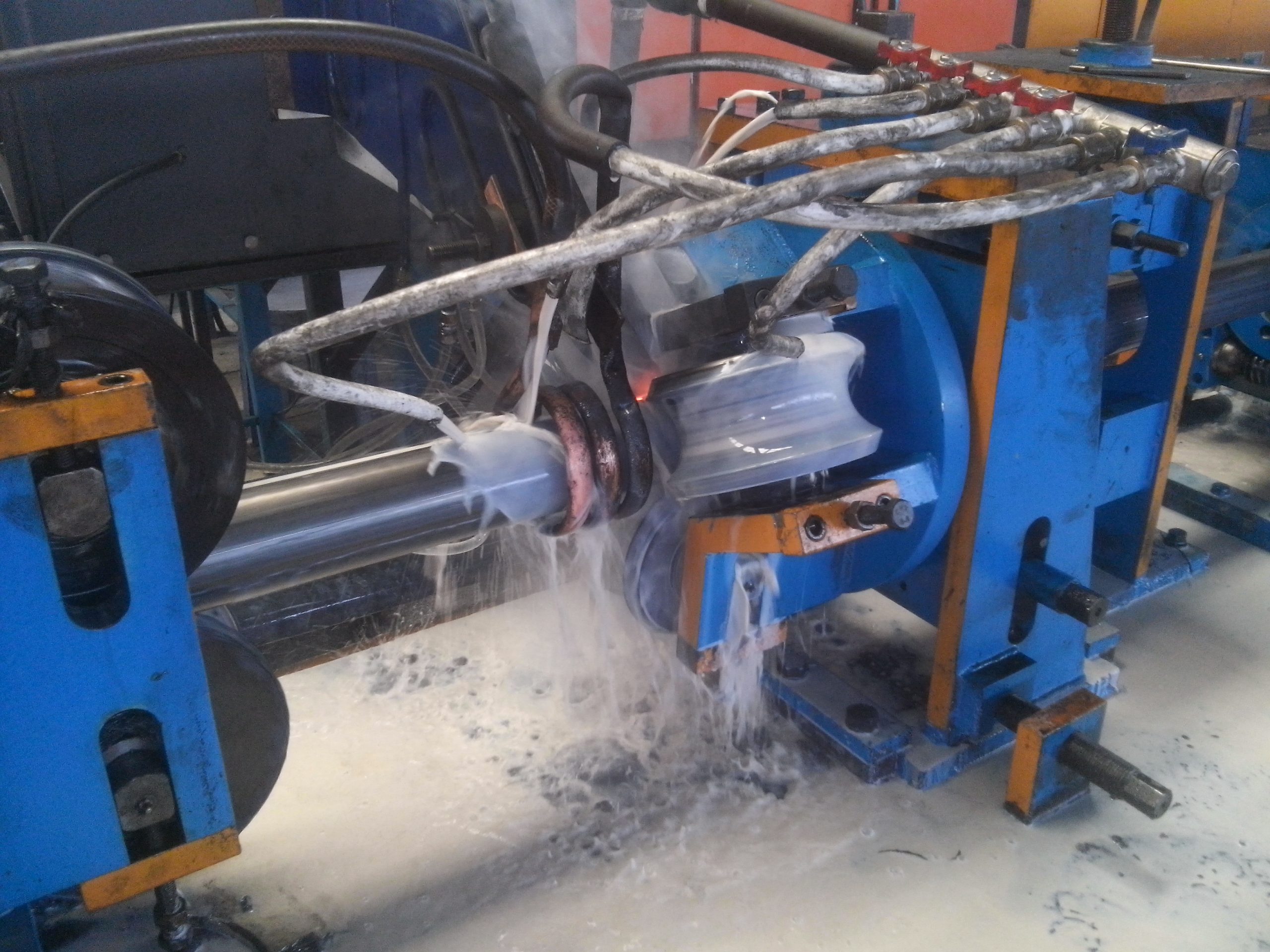

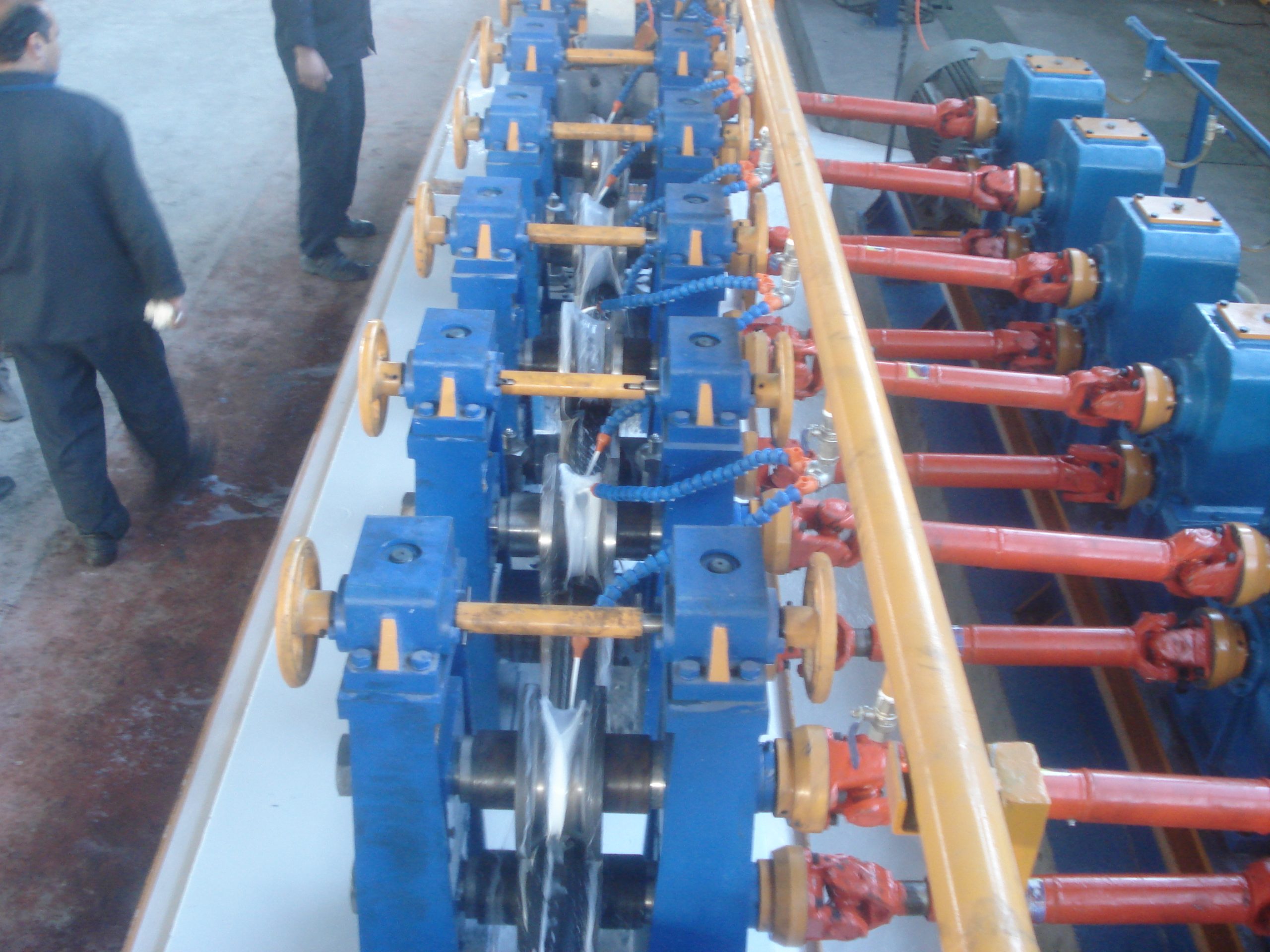

دستگاه رول فرم 4 اينچ
دستگاه رولفرم 4 اينچ بامشخصات زير قادر به توليد لوله وپروفيل مطابق با جدول باشد.
| سایز قوطی مستطیل Rec. Dim | سایز قوطی مربع Sq. Dim | قطر خارجی لوله O.D. (mm) | قطر اسمی لوله Pipe Dim in (mm) |
|---|---|---|---|
| 80×40 | 60×60 | 76.1 | 2½″ (65) |
| 100×40 | 70×70 | 88.9 | 3″ (80) |
| 100×80 | 90×90 | 114.3 | 4″ (100) |

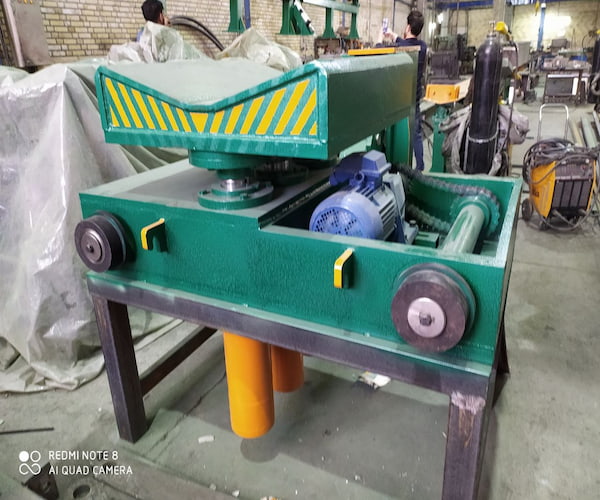

دستگاه رول فرم 6 اينچ

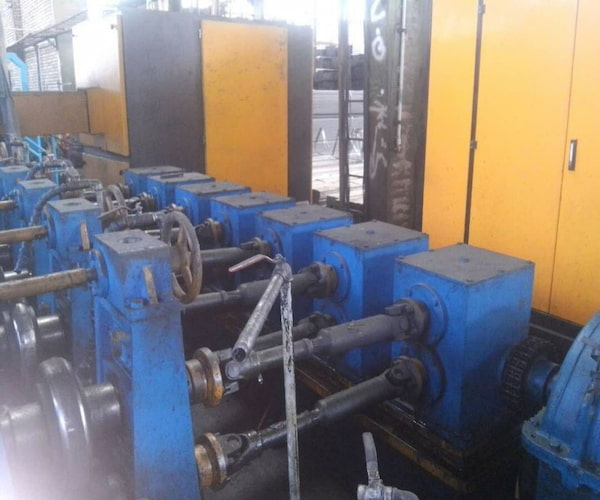

دستگاه تولید لوله و پروفیل 6 اینچ با قدرت و توان حساب شده جهت تولید قوطی و پروفیل ضخامت حداکثر 6 میلیمتر با ترکیب استند های قوی و گیربکس های حساب شده
از نوع ماردون حلزون با جنس فسفر برنز آنالیز شده و راهنما های مابین استند ها و قالب تولید لوله و پروفیل

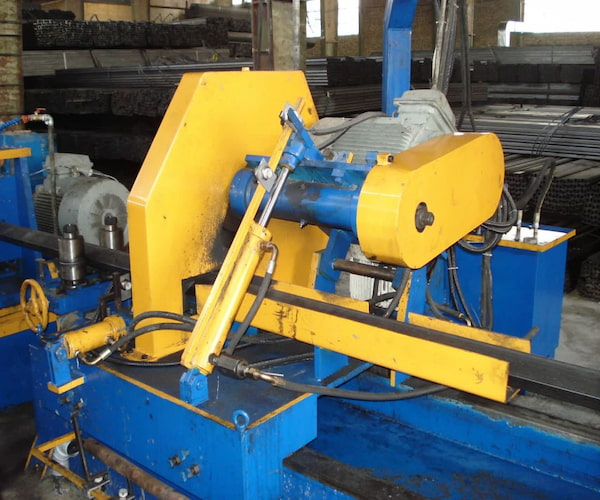

ارائه می گردد. سیستم برش از نوع دنده شانه و درایو محصول را در طول 12 متر برش می نماید.

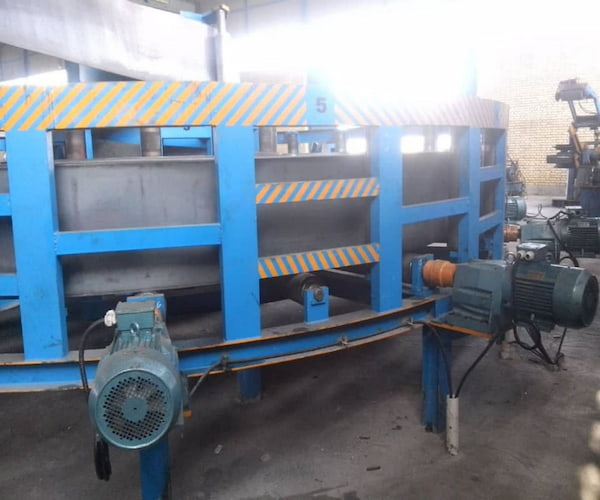

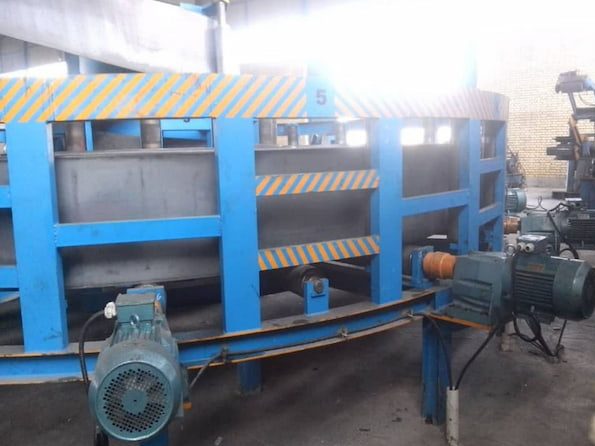

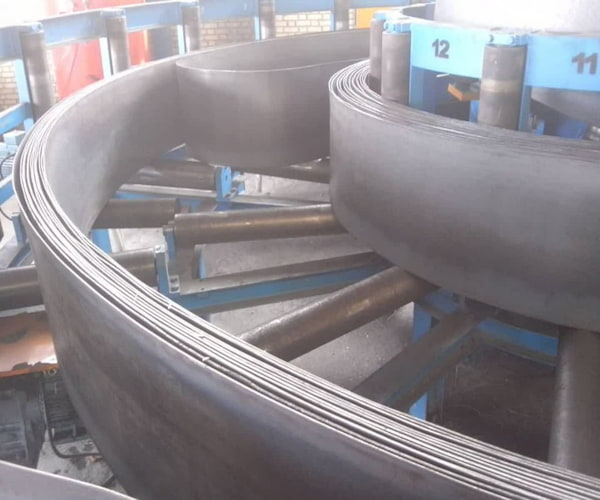

قسمت انباره ورق جهت کارائی مناسب ، انباره اسپیرال می باشد که در صورت سفارش مشتری به خط اضافه می گردد.
| سایز قوطی مستطیل Rec. Dim | سایز قوطی مربع Sq. Dim | قطر خارجی لوله O.D. (mm) | قطر اسمی لوله Pipe Dim in (mm) |
|---|---|---|---|
| 80×40 | 60×60 | 76.1 | 2½″ (65) |
| 100×40 | 70×70 | 88.9 | 3″ (80) |
| 100×80 | 90×90 | 114.3 | 4″ (100) |
دستگاه رول فرم باز چهار چوبي - پروفيل Z-زهوار

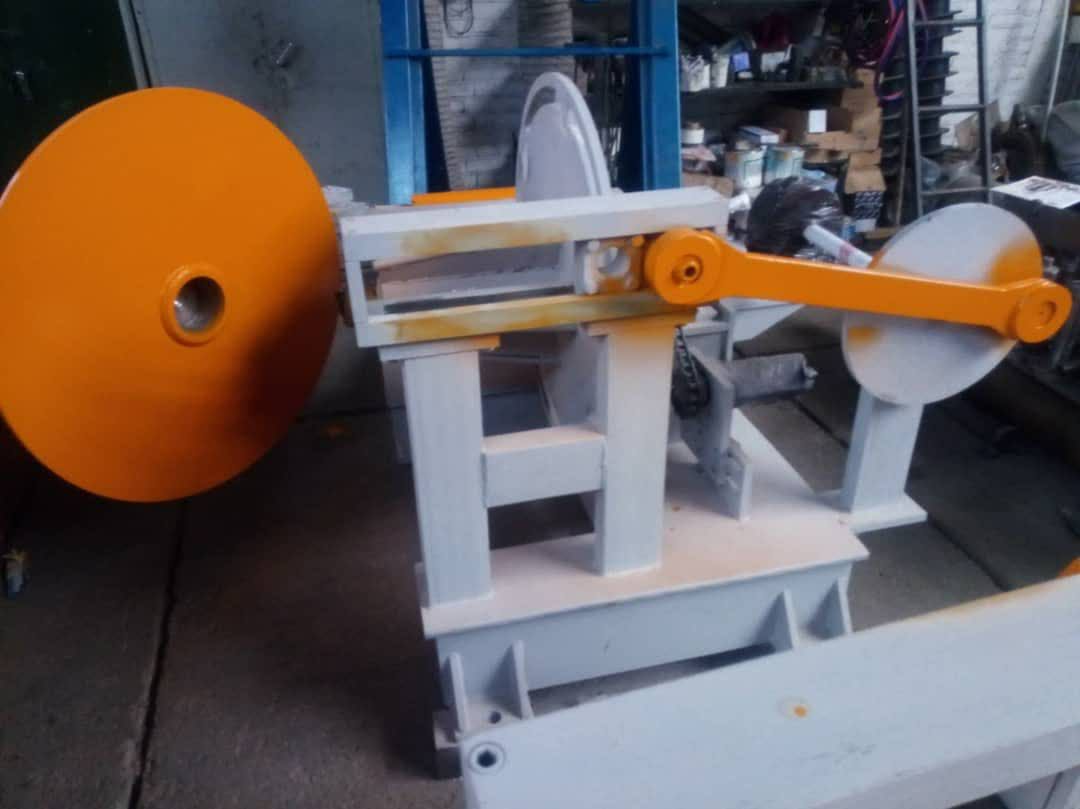

دستگاه رولفرم توليد پروفيل چهارچوبي و Z معروف به دستگاه رولفرم باز ، قادر است انواع چهار چوب فلزي جهت مصارف ساختماني و پروفيل زد (Z) در اندازه هاي Z16 ,Z18 ,Z20 ,Z22 و به طول 6 متر یا بیشتر را جهت مصارف سوله سازي توليد نمايد. توليد محصول بسته به ضخامت ورق و نوع محصول متغير و حداكثر 30 متر بر دقيقه خواهد بود.توليد بصورت اتوماتيك انجام ميگيرد. دستگاه متشكل از نوار گير ، ميز جوش دو سر ورق ، راهنما و صافكن اول خط ، حداكثر 13 جفت دروازه ( بنا به سفارش و نياز ) ، گيربكس كتابي با خروجي براي هر جفت دروازه ، تركهد ، دستگاه برش اره اتوماتيك هيدروليك ويا پنوماتيك ( بنا به سفارش ) ،شتاب دهنده و نهايتآ پرتكن پنوماتيك محصول خواهد بود. در حال حاضر و بنا به درخواست بازار راجع به پروفیل زد به صورت پانچ شده ، این شرکت قادر به ارایه سیستم گیوتین و پانچ اتوماتیک می باشد بطوری که بصورت تولید آنلاین همزمان با تولید پیوسته و در حال حرکت پانچ و گیوتین محصول انجام گردد . همین سیستم بصورات آفلاین و بعد از توقف هر باره محصول و انجام گیوتین یا پانچ سوراخ نیز امکان پذیر است .
| ضخامت (میلیمتر) Thickness (mm) | عرض محصول A (mm) | نام محصول Pro. Name | |||
|---|---|---|---|---|---|
| 3.5 | 3 | 2.5 | 2 | ||
| 7.15 | 5.99 | 4.8 | 160 | Z16 | |
| 7.62 | 6.34 | 5.12 | 180 | Z18 | |
| 9.4 | 8.09 | 6.77 | 5.4 | 200 | Z20 |
| 9.95 | 8.56 | 7.16 | 5.74 | 220 | Z22 |
| 4.67 | چهارچوبی فرانسوی | ||||
| 3.67 | 85 | چهارچوبی | |||
دستگاه قيچي نوار بُر تا ظرفيت 6 ميلمتر
دستگاه قيچي نوار برساخت اين واحد ماشين سازي در سه سايز 2 میل برش ، 4 ميل برش و 6 ميل برش ساخته مي شود. از جمله مشخصات و اجزا اين دستگاه عبارتند از

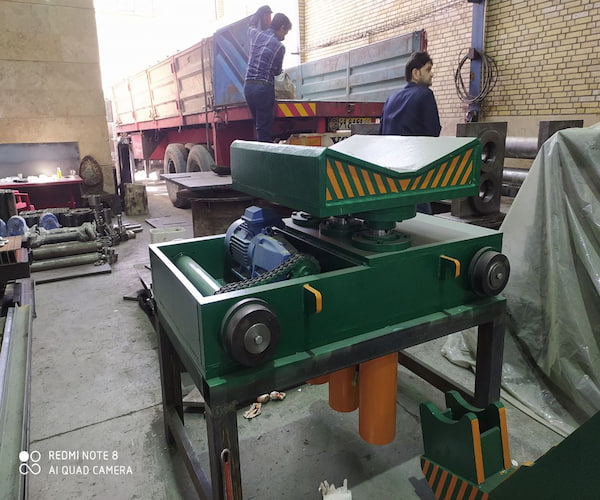

كوئل گير دو طرفه و كالسكه حمل رول كه به منظور حمل كوئل و نگه داشتن آن استفاده ميگردد. کوئلگیر قادر است رول از دهانه 450 ميليمتر الي 1000 ميليمتر و حداكثر وزن 30 تن را توسط عملكرد جكهاي هيدروليك به دستگاه تغذيه كند.
پينچ رول همراه با موتور و گيربكس و غلطك جهت كشش ورق از سمت رول گير و هدايت تا ابتداي تيغه اسليتر قرار مي گيرد.

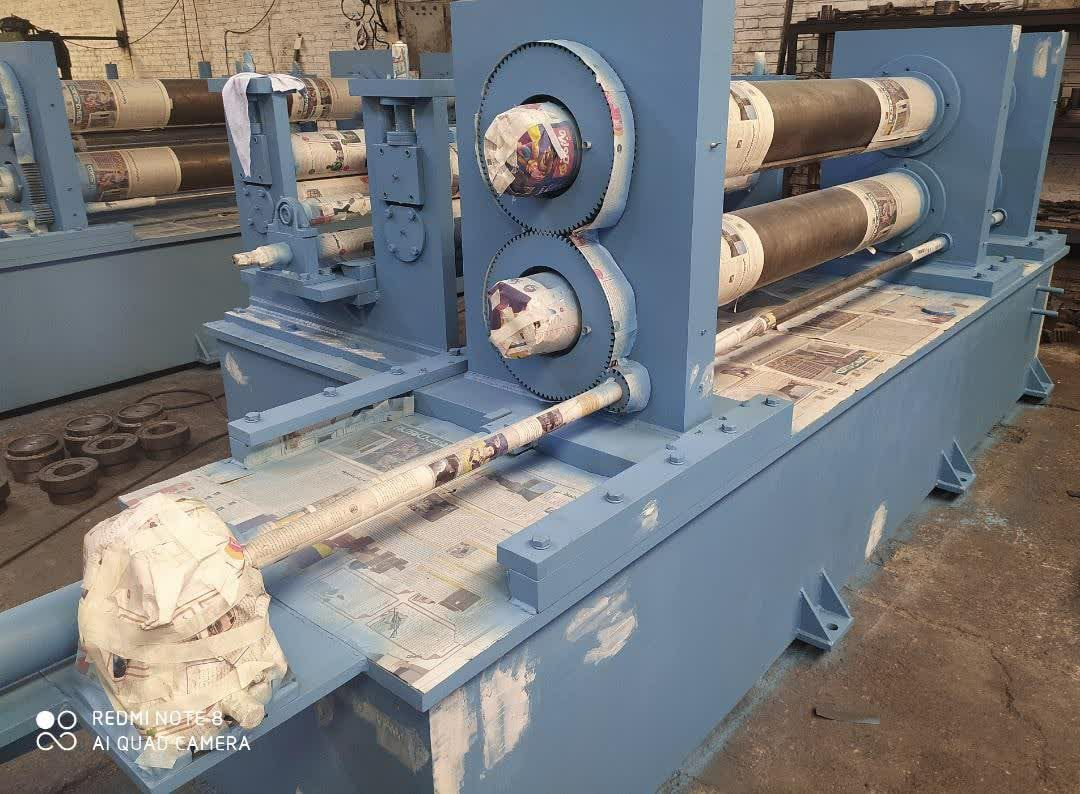

اسليتر با شافتهاي فولادي و تیغه های فولادی سخت کاری شده عمل برش ورق را انجام مي دهد.به منظور جلو گير ي از لب پر شدن تيغه ها هنگام بالا بردن شافت وتعويض تيغه ، از سيستم چرخ دنده لنگ استفاده مي گردد.دروازه جلو داراي جک هیدرولیک جهت بیرون کشیدن دروازه برای تعویض تیغه برش مي باشد.
دو عدد كناره جمع كن هيدروليكي با سيستم جبران كننده چرخش وردیف کن نوار ضایعات عمل جمع كردن كناره را به يكنواختي انجام مي دهد.
جمع كن نوار با ظرفيت 20 تن جهت جمع كردن نوارهاي بريده شده بكار گرفته مي شود. عمل تحريك لوله جمعكن و گازبگيري ورق توسط يكسري جكهاي هيدروليك تعبيه شده روي شافت وسط انجام مي گيرد. شافت اصلي جمع كن از نوع فولاد مقاوم به برِش و پيچش انتخاب مي گردد.از تركيب دو عدد گيربكس تعبيه شده داخل پوسته با چرخ دنده بزرگ حدود 800 ميليمتر و دور كم كن در پشت پوسته و الکتروموتور AC و سیستم درایو عمل جمع كردن نوار انجام مي گيرد.
قسمت چاله ترمز و غلطک های هدایت ورق ، سینی درپوش چاله ترمز و سیستم غلطکی ترمز ورق که بنا به سفارش مشتری برای خارج کردن دستگاه برش از سیستم کششی و جمع کردن نوار های بریده شده بدون فشار اضافی به شافت جمع کن ساخته می شود . در این راستا زیر سری جمع کن هم می تواند به جمع کن اضافه گردد تا طول عمر دستگاه بسیار بالا برود
شانه قيچي كه به منظور مرتب جمع كردن نوارها بكار مي رود داراي جك هيدروليك مي باشد.تركيب فشار شكن ، فلو كنترل و ميكروسوئيچ در ضمن عملكرد مناسب شانه از وارد شدن فشارهاي غير متعارف و صدمه ديدن اين قسمت جلوگيري مي كند .
تخليه نوار از روي پالوني جمع كن به سمت صليبي تخليه توسط جك هيدروليك و شافتهاي راهنما انجام مي گيرد. بجای صلیبی تخلیه نیز می توان از کالسکه حمل نوار و تخلیه کننده نوار از روی شافت جمع کن استفاده کرد
صليبي تخليه ساخته شده از بلبرينگ گردان فاقد شافت وسط مي باشد.حسن اين طراحي قدرت تحمل بار در هر بازو و عدم برش شافت اصلي ( مربوط به اكثر خركهاي تخليه ) مي باشد. سيستم هيدروموتور وگيربكس تعبيه شده ، عمل چرخش 360 درجه اي صليبي تخليه را انجام مي دهد.
